Simulasi Jaringan Mikrotik, Linux Webserver dan Share Folder Windows pada Virtual Box

Bismillah Alhamdulillah, Pada kesempatan ini saya ingin berbagi sedikit pengetahuan saya yang sudah saya pelajari sampai detik ini. Adapun pembahasan dengan judul Simulasi Jaringan Mikrotik, Linux Webserver dan Share Folder Windows pada Virtual Box, akan menjelaskan tentang bagaimana suatu proses pada sistem jaringan dan operating system itu bekerja dalam satu area jaringan tertentu dalam bentuk simulasi aplikasi virtual. Demikian yang dapat saya sampaikan, kurang atau lebih nya adalah guru bagi saya. Terimakasih. Semoga bermanfaat untuk bangsa Indonesia. Amiin

VIRTUAL BOX

Buka menu File - Preferences
Buat dua Jaringan NAT masing-masing berikan nama Server dan Client



Pengaturan pada Jaringan NAT Server isikan CIDR Jaringan dengan 192.168.1.0/24



Pengaturan pada Jaringan NAT Client isikan CIDR Jaringan dengan 192.168.2.0/24



Buat tiga Mesin Virtual sudah lengkap dengan instalasinya (cara menginstallnya bisa cari di google) kemudian atur sebagai berikut :

1.    Ubuntu Server

Pengaturan pada Mesin Ubuntu Server atur Memori Dasar sebesar 512 MB



Pengaturan pada Jaringan, kemudian hanya fungsikan Adaptor 1 pilih terpasang pada Jaringan Nat dan pilih nama Server



2.    Windows XP

Pengaturan pada Mesin Windows XP atur Memori Dasar sebesar 256 MB



Pengaturan pada Jaringan, kemudian hanya fungsikan Adaptor 1 pilih terpasang pada Jaringan Nat dan pilih nama Client



3.    Mikrotik

Pengaturan pada Mesin Mikrotik atur Memori Dasar sebesar 128 MB

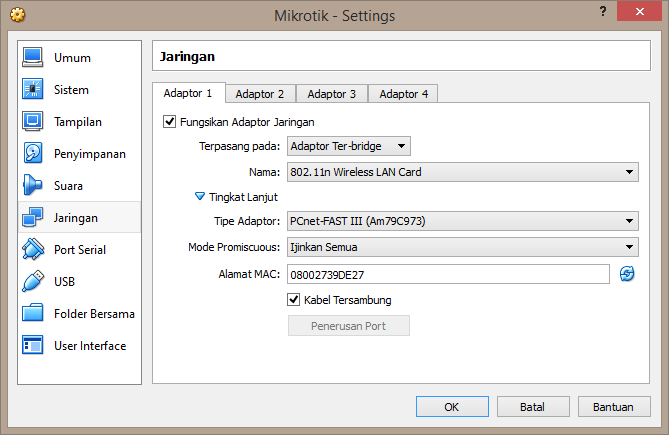

Pengaturan pada Jaringan, fungsikan Adaptor 1 pilih terpasang pada Adaptor Ter-bridge dan pilih nama Sesuaikan dengan perangkat yang terhubung dengan internet



Pengaturan pada Jaringan, fungsikan Adaptor 2 pilih terpasang pada Jaringan Nat dan pilih nama Server



Pengaturan pada Jaringan, fungsikan Adaptor 3 pilih terpasang pada Jaringan Nat dan pilih nama Client



Setelah semua pengaturan sudah diterapkan kemudian jalankan terlebih dahulu Mesin Virtual Mikrotik



Buat IP dhcp-client dengan perintah sebagai berikut :



Print pengaturan yang sudah dibuat :



Jalankan Mikrotik via Winbox dari pc kemudian pilih tab Neighbors dan klik Refresh jika Mikrotik terdeteksi pilih dan Connect dengan Login dan Password yang sudah ditentukan



Setting Mikrotik sebagai berikut : (click gambar untuk lebih jelas)



Pastikan IP Route terkoneksi dengan baik (click gambar untuk lebih jelas)



Jalankan kedua Mesin Virtual Linux Server dan Mesin Windows XP kemudian PING ke gateway dari masing-masing terminal

Ping di Ubuntu Server



Ping di Windows XP



SERVER CONFIGURATION


UBUNTU SERVER ROOT

sudo su -


USER & GROUP         compgen –u | compgen -g

adduser newuser
deluser olduser
  deluser –-remove-home olduser
groupadd  newgroup
  useradd –G newgroup newuser

USERMOD

usermod -g -G existgroup existuser


CHOWN

chown owner-user file/dir
chown owner-user:owner-group file/dir


CHMOD

chmod 667 file/dir

Owner        | Group        | Other
read & write | read & write | read, write & execute
4+2=6        | 4+2=6        | 4+2+1=7


DIRECTORY

List Dir         : ls –la
Change Dir       : cd /what/dir
Locate Dir       : pwd
Copy             : cp /what/file-dir /what2/file-dir
Move             : mv /what/file-dir /what/file-dir2
Remove           : rm /what/file
Remove Dir       : rmdir –R /what/dir
Make Dir         : mkdir /new/dir


FILE SERVER             [service smbd restart | service nmbd restart]

nano /etc/samba/smb.conf

[share]
       comment = Roxx Share
       path = /home/roxx/sharex
       browsable = yes
       read only = no
       create mask = 0777


WEB SERVER             [service apache2 start]

cp /var/www/html/index.html /var/www/html/default-index.html
rm /var/www/html/index.html
nano /var/www/html/index.php

     <?php
           echo “ITS ROCKS”;
     <?php

Ctrl + O , ENTER, Ctrl + X


NETWORKS                [service networking restart]

nano /etc/network/interfaces

iface eth0 inet static
address    192.168.1.20
netmask    255.255.255.0
gateway    192.168.1.1

Ctrl + O , ENTER, Ctrl + X


HOST Linux

nano etc/hosts

192.168.1.20         localhost
192.168.1.20         ubuntu-server
192.168.1.20         server.com

Ctrl + O , ENTER, Ctrl + X


HOSTS Windows

C:\WINDOWS\system32\drivers\etc\hosts

127.0.0.1            localhost
192.168.1.20         server.com


MYSQL                        [service mysql restart]

nano /etc/mysql/my.cfg

bind-address         = 192.168.1.20

Ctrl + O , ENTER, Ctrl + X


MYSQL REMOTE ACCESS

mysql –u root –p
Enter password: (root password)
GRANT ALL PRIVILEGES ON *.* TO root@’%’ IDENTIFIED BY ‘password’;
FLUSH PRIVILEGES;
quit;
